來源：鹽城創鼎靜電科技有限公司 作者：創鼎靜電科技

    靜電涂油機的油分子荷電需要說明的是電場帶電和擴散帶電需要高濃度的單極性離子。由于它們相互排斥和高的遷移率，這種離子壽命很短。因此要用這些帶電方法，必須要連續不斷地產生離子。放射性的放電、紫外線照射、火焰及放電能在空氣中產生離子。只有最后一種方法——放電能產生高濃度的單極離子以使試樣保持穩定帶電狀態。
    為產生放電，必須建立一個不均勻的電場。像針與平板之間、空氣和其它通常是良好的絕緣體，但在電場強度足夠高的區域中空氣受到電離并成為可導電的。根據場的幾何形狀不同，這種電荷可能是電弧放電或放電。
    在放電區域，電子被加速到相當高的速度，可以在撞擊一個空氣分子時把一個電子撞出來，于是產生一個正離子和一個電子。在放電區域內是以自維持雪崩的形式發生這個過程，從而在導線周圍產生了濃密的自由電子云和正離子云，這叫放電。.
2.2非接觸式的測量方法

靜電電位的測量分為接觸式和感應式兩種。
1. 由于物體所帶的靜電大都有靜電壓高，而電流小，且一次性損耗后不易再補上的特點。所以接觸性儀表大都采用了光反射法，不僅體積較大，量度不精確，使用范圍也受到了限制。
   直接感應儀表測量法是用電容分壓原理。它的精度取決于電壓表固有電容和測試板對地的分布電容，且感應電荷會通過表內電阻而逐步泄漏。因此，電壓表上讀出的電壓將隨時間逐漸衰減。

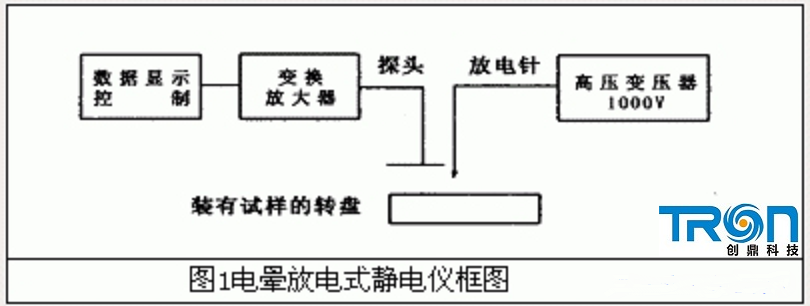

2. 比較法是一種非接觸的靜電測試方法。它利用試樣在旋轉時出現的帶電荷與不帶電荷的交替變換，給探頭一個交變信號，參看圖1。這個信號在比較了“零”電位后給出的值具有抗環境干擾能力強、讀數正確明了、重現性高、可記錄和觀察電荷的衰減過程等優點。

3.峰值、半衰期的測量

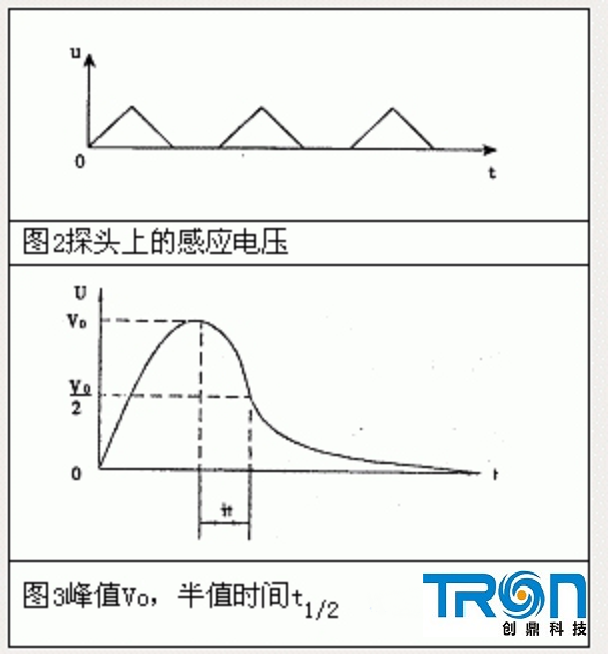

該儀器同時可做時間常數、半值時間和松弛時間的測量，參看圖2、圖3。.

3.1放電電壓和放電時間

在旋轉驅動平臺上放置三塊試樣，平臺轉動后，在其上方20mm處針電極開始放電，參見圖4。
如果放電針是正極性的，電子將迅速朝放電針運動，同時正離子將從放電針被推向試樣形成一個單極性的離子風，在連續放電30秒鐘后，試樣上所獲得的電壓就是被測織物所帶的靜電峰值電壓(試驗表明只有使用功率足夠的高壓變壓器，才能在30秒時間內提供穩定1萬伏放電電壓)。

 前面已經闡明，儀器的高壓尖端放電情況處于電暈放電階段，空氣中原始電離情況對儀器工作狀況有一定的影響。在放電階段，要求外電場有一定程度，小于一定值，放電空間的這種電子增值過程不可能維持。我們在對各種試樣(棉、毛、絲、麻、滌綸、錦綸及人造棉)進行實例的情況下，0.5kN/mm場強比較合適，如16mm放電距離，要達到0.5kN/mm場強，加于放電頭上的電壓達到8000V即可。而選20mm放電距離，要達到上述同樣的電場強度，就須加10000伏電壓。
 電介質在靜電場中任何形式極化過程建立具有一定極化強度和穩定情況都是需要一定馳豫時間的。由于裝置上的電場是周期性地加給試樣的，因此，延長了極化終了時達到放電狀態所需要的時間，再加上高壓裝置中濾波電容器的充電時間，因此必須有足夠的放電時間使試樣帶電穩定。
 一般來說，放電電場越強，建立穩定靜電測試值所需的時間越短(離子云濃度大)。靜電效應顯著的蛋白質纖維和合成纖維比靜電效應小的纖維素纖維，建立穩定靜電測試值所需的時間短些。
 我們對不同品種的纖維、紗線、織物進行了實測。其結果是：為滿足不同的試樣要求，將測定的放電時間選定為30秒是可行的。.
3.2半值時間測量
所謂半值時間是帶電體電電位衰減為初始值Vo的一半所需時間(見圖3)，用符號t1/2表示。由式u=Voet/τ并代入條件t= 1/2t，u= Vo/2
則有： Vo/2=Voet1/2/τ (5)

整理后得：
t1/2=τln2 (6)

根據規定［1］，時間常數的5倍時間稱為松馳時間，即：
ts=5τ (7)
 可以算出，經過時間t后，電壓衰減為原數值的0.67%，可以認為電壓已經消失。
 其測試方法是：旋轉試樣盤的上方除了放電針外，還有一個測試探頭(距離試樣上方15mm)，可以一邊施加高壓，一邊觀察試樣上感應電壓的情況。當高壓放電針結束放電后，立即記錄下此時電壓，即峰值電壓Vo(見圖3)。可在示波器上顯示出一組脈沖電壓波形。而自動記錄儀進入的信號，因經整流濾波，記下的是包絡線。從圖形中可以量出半值時間t1/2的大小，再應用式(6)和(7)求出τ和t，也可以利用數字顯示儀表在半峰值電壓時自動記錄下此時電位和半值時間。這種儀器自動化程度高，操作更加簡便一些。
 還有一種儀器是在試樣旋轉園盤的上方只有一個放電探頭，待放完電后把放電探頭移走，再移入一個測試探頭。這種儀器具有體積小，封閉性好的特點。但它不能反映圖(3)中曲線的上升部份對應測量的開始階段(即每當試樣經過電暈針下面時，由于電暈針對試樣不斷放電，使電壓逐漸上升，直到某個飽和值Vo)。由于被測試樣的峰值電壓開始衰減成指數曲線形式，而特別是換測量探頭的時間又不可能在瞬間完成，這個時間差使峰值電壓的測量大大降低了，是不夠準確的。其測試的圖形開始階段也是不連續的。因此半值時間的測量也受到影響，見圖5。.

4.試驗環境溫濕度對測量的影響

空氣相對濕度及纖維、紗線、織物本身的回潮率，對靜電值影響很大，必須加以控制。這是因為一方面試驗環境的溫濕度影響放電的強弱，另一方面纖維的導電性能吸濕回潮后影響纖維的靜電性能，對親水性纖維及其制成品必須要注意。

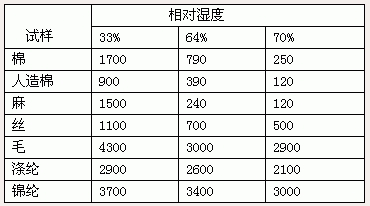

表1 環境濕度對測試靜電值的影響.

注：測試溫度19℃，放電電壓8000伏
試驗時的溫濕度問題。對合纖疏水性纖維來說影響要小一些。
 以上試驗表明：環境相對濕度高時，帶電材料周圍的離子化比較容易，電荷向外界的放失速度變快。同時，相對溫濕度高，使纖維的吸濕率增高，導致纖維本身的比電阻降底。羊毛在50%R.H以下，棉花在30%R.H以下，有可能發生有危害性的靜電效應。
 在相對濕度相同的條件下，一般來說靜電值隨溫度的下降略有增加，這是因為溫度的降低，分子的熱騷動有所減弱之故。目前的研究主要是在室溫附近。在常溫條件下，這種減弱對測試值的影響遠不及濕度影響明顯，可以不做重點因素考慮

如果您對靜電涂油技術標準或產品等感興趣，可以登錄我們公司的網址http://www.tron-te.com

電話：0515-83212562     13812634816       QQ號：1013254499

鹽城創鼎靜電科技立足專業，掌握核心靜電涂油技術，為您提供符合您工藝要求的涂油解決方案，歡迎來電咨詢！因為專業，所以我們更用心做靜電涂油行業！
